iPhone 6 : chute et démontage
Depuis quelques heures, dans un nombre limité de pays, l’iPhone 6 et l’iPhone 6 Plus sont mis en vente dans les boutiques d’Apple et de ses revendeurs, dont les opérateurs. Plusieurs dizaines de mètres de file d’attente devant certains magasins (voir « iPhone 6 : 250m de queue à l’opéra ») et parfois des interviews en direct comme en Australie ou ce client chanceux a pu sortir de l’Apple Store avec un iPhone 6 flambant neuf. Sauf que le chanceux ne l’est pas resté très longtemps…

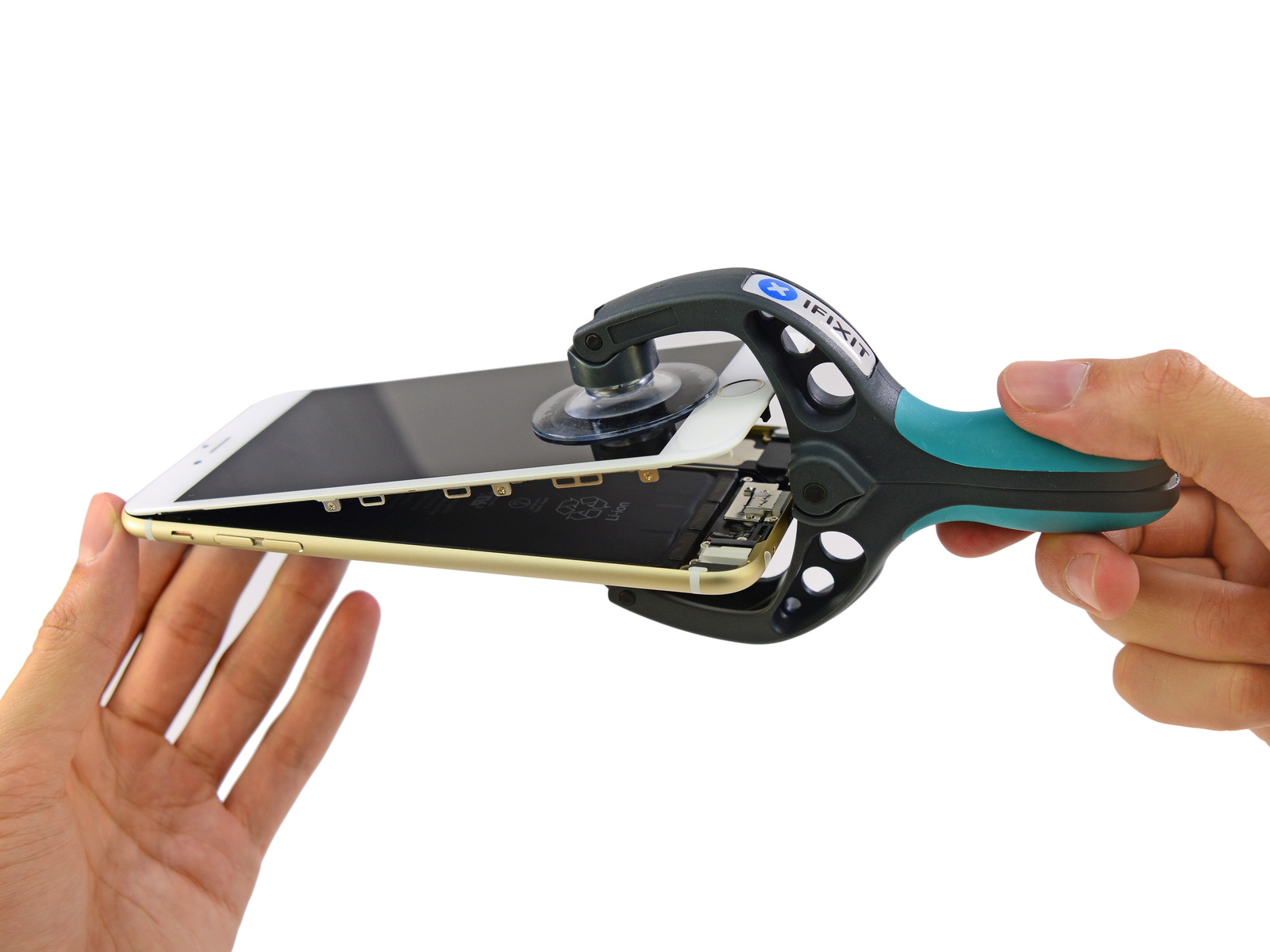

De son côté, iFixit s’est lancé dans le démontage habituel des produits Apple directement après l’achat du téléphone. Les photos sont de bonne qualité et laissent entrevoir l’intérieur du téléphone. La batterie semble relativement facile d’accès une fois les deux vis du bas retirées et l’écran relevé.

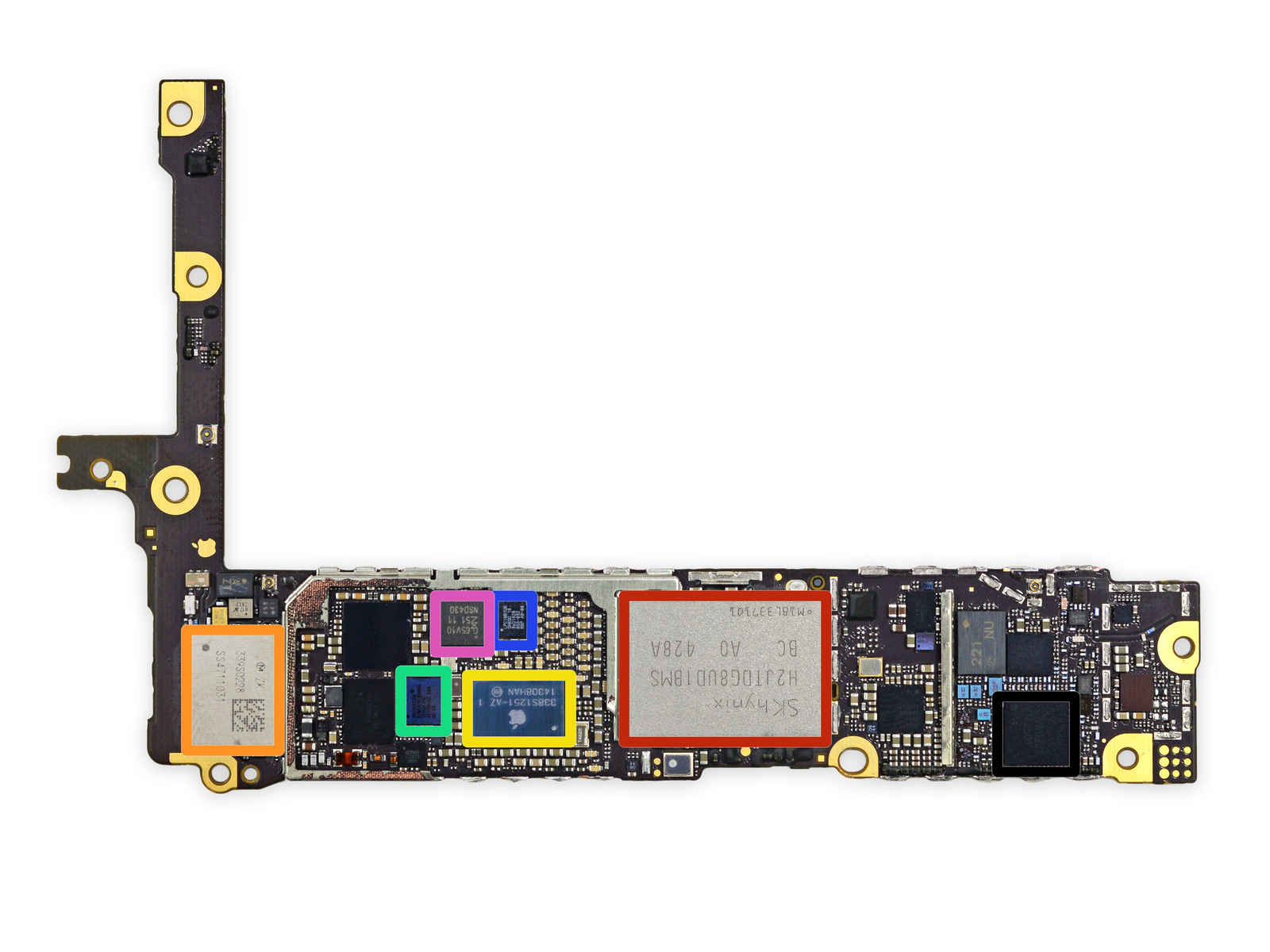

La carte logique embarque de la mémoire flash Hynix sur le modèle démonté, un module wifi Murata, un contrôleur d’écran tactile Broadcom, un module NFC NXP 65V10 et un émetteur-récepteur RF Qualcomm WTR1625L.
La batterie est une 2915 mAh sur l’iPhone 6 Plus et une 1810 mAh sur l’iPhone 6 standard, des valeurs à comparer avec les 1560 mAh de l’iPhone 5S.
La liste complète des composants est la suivante :
– Apple A8 APL1011 SoC + Elpida 1 GB LPDDR3 RAM (EDF8164A3PM-GD-F)
– Qualcomm MDM9625M LTE Modem
– Skyworks 77802-23 Low Band LTE PAD
– Avago A8020 High Band PAD
– Avago A8010 Ultra High Band PA + FBARs
– TriQuint TQF6410 3G EDGE
– InvenSense MP67B 6-axis gyroscope et accéléromètre combo
– Qualcomm QFE1000 Envelope Tracking IC
– RF Micro Devices RF5159 Antenne
– SkyWorks 77356-8 Mid Band PAD
– SK Hynix H2JTDG8UD1BMS 128 Gb (16 GB) NAND Flash
– Murata 339S0228 Wi-Fi Module
– Apple/Dialog 338S1251-AZ Power Management IC
– Broadcom BCM5976 contrôleur écran
– NXP LPC18B1UK ARM Cortex-M3 Microcontrolleurs (M8 coprocesseur)
– NXP 65V10 NFC module (avec certainement un contrôleur NXP PN544 NFC)
– Qualcomm WTR1625L RF Transceiver
– Qualcomm WFR1620
– Qualcomm PM8019 pour la gestion de l’alimentation
– Texas Instruments 343S0694
– AMS AS3923
– Cirrus Logic 338S1201 audio codec
