Le processeur A7 tout nu
Après l’autopsie de l’iPhone 5s opérée par iFixit, Chipworks a voulu rentrer plus dans le détail du processeur A7. Le SoC (system on chip) cache quelques changements par-rapport à l’A6 : le processeur, gravé à 28 nm, intègre une « enclave sécurisée » qui pourrait bien être l’endroit où va se nicher les informations Touch ID liées à l’empreinte digitale de l’utilisateur. Apple avait prévenu que les informations biométriques sont stockées au sein même de la puce A7 et ne peuvent être partagées. L’emplacement en question comprendrait 3 Mo de stockage SRAM, une première sur un processeur Ax.

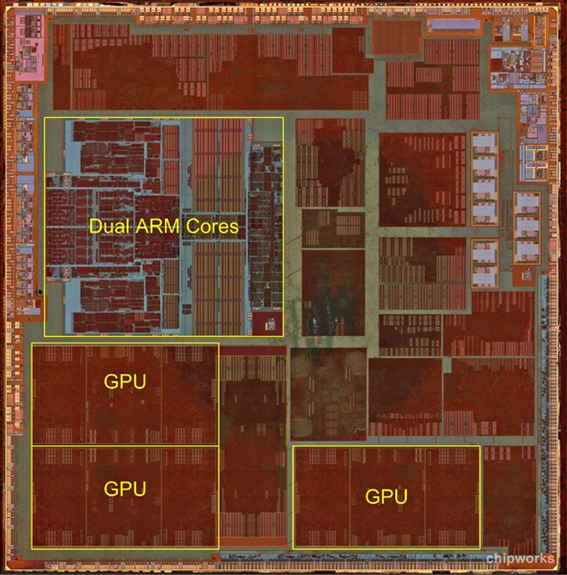

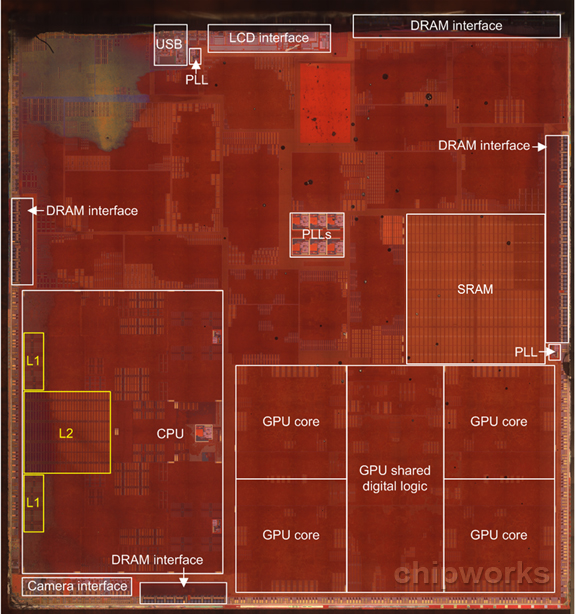

La puce A7 dual-core à proprement parler ainsi que sa mémoire (1 Mo de cache L2, 256 Ko de L1) occupent 17% de l’espace du processeur; le GPU quad-core compte lui pour 22% du composant SoC. Ces informations n’ont pas été confirmées encore, il s’agit simplement d’estimations de la part du site.
